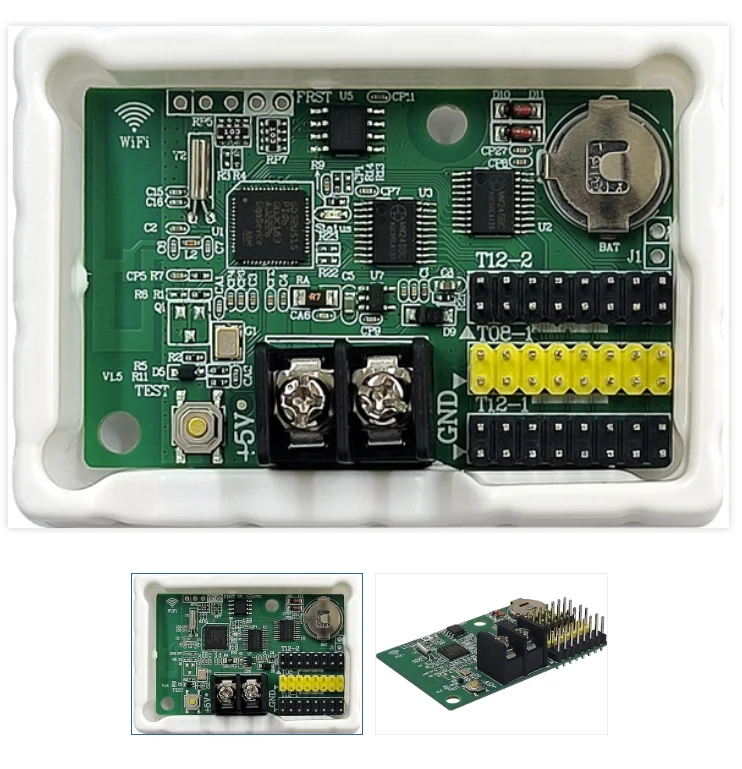

Mạch điều khiển led ma trận BX-32W1024 (WiFi)

   Là một trong những sản phẩm thuộc dòng bộ điều khiển không dây lõi đơn X-WQ. Sản phẩm này có tính tích hợp cao, độ nhạy tín hiệu cao, tốc độ truyền dữ liệu nhanh, dễ dàng lắp đặt và sử dụng. Dựa trên sự hiểu biết sâu sắc về các kịch bản sử dụng của người dùng và tối ưu hóa toàn diện các card điều khiển WiFi truyền thống, dòng X-WQ thế hệ thứ sáu mới sử dụng thuật toán hiệu ứng đặc biệt mới, giúp cải thiện đáng kể tốc độ di chuyển hình ảnh sang trái so với sản phẩm thế hệ thứ sáu và X-UW. Việc gửi chương trình thông qua ứng dụng di động Ledsuite rất dễ dàng và nhanh chóng. Dòng X-WQ sử dụng giải pháp anten tích hợp, và khuyến nghị khoảng cách truyền ≤20m không có vật cản.

Kích thước điều khiển

Nó hỗ trợ nhiều kích thước màn hình LED đơn sắc và ba sắc với độ phân giải ≤16K pixel: 1024*16, 512*32. Nó có
vùng điều khiển linh hoạt, chức năng hiển thị phong phú và hiệu suất chi phí cao.

• Điện áp đầu vào là 5V, dải điện áp từ 3.5V – 5.5V, vui lòng đảm bảo chất lượng nguồn điện của dòng X-WQ.

• Vui lòng đảm bảo rằng tất cả các dây nguồn đều đã được rút phích cắm khi bạn muốn kết nối hoặc rút bất kỳ dây tín hiệu hoặc dây điều

 khiển nào.

• Vui lòng đảm bảo rằng tất cả các dây nguồn và dây tín hiệu đều đã được rút phích cắm khi cần lắp đặt hoặc tháo gỡ.

thiết bị phần cứng.

• Vui lòng đảm bảo môi trường sạch sẽ, khô ráo và thông thoáng khi sử dụng sản phẩm này, đồng thời không để sản phẩm ở nơi có nhiệt độ cao và ẩm ướt.

• Sản phẩm này là sản phẩm điện tử, vui lòng để xa lửa, nguồn nước và các vật liệu dễ cháy.

• Sản phẩm này có các linh kiện chịu áp suất cao, vui lòng không tự ý mở hộp và sửa chữa.

• Hãy tắt nguồn điện ngay lập tức khi phát hiện khói, mùi lạ hoặc bất cứ điều gì bất thường. Và liên hệ với chúng tôi sớm nhất có thể.

Thông số kỹ thuật

---

Kích thước điều khiển	1 màu điều khiển 32K pixel:2048*16, 1024*32
	3 màu điều khiển 16K pixel: 1024*16, 512*32
Dung lượng lưu trữ	2MByte
Các loại màn hình	Dùng cho module 1 màu và 3 màu
Chức năng phần mềm	Quản lý nhóm màn hình/đa chương trình/hiển thị đa vùng/đa ngôn ngữ
Số lượng chương trình	Hỗ trợ 128 chương trình, mỗi chương trình có 8 nội dung khác nhau.
Loại khu vực	Hình ảnh/văn bản/hoạt hình/lịch âm lịch/đồng hồ kỹ thuật số/đồng hồ kim/bộ đếm thời gian/nhiệt độ/
Khung viền	Đa dạng kiểu viền
Phương thức kết nối	Wifi không dây
Quy chuẩn chân jack kết nối	T08 : 1 chân ( cho module trong nhà). T12: 2 chân ( Dùng cho module ngoài trời)
Mức sáng	16 mức sáng, điều chỉnh thủ công và tự động/điều khiển từ xa
Thông số kỹ thuật tổng thể
Điện áp đầu vào	5V (điện áp hoạt động rộng 3.5V~5.5V), vui lòng kiểm tra kỹ chất lượng của bộ nguồn dòng X-WQ.
Công suất tiêu thụ	≤2W
Nhiệt độ làm việc	-40℃～80℃
Truyền thông không dây
Giao thức truyền thông	Truyền dữ liệu trong suốt không dây; Hỗ trợ các giao thức mạng TCP/IP/UDP; Hỗ trợ kiến ​​trúc mạng định tuyến/cầu nối; Hỗ trợ chuẩn không dây 802.11b/g/n; Hỗ trợ tín hiệu nhịp tim và chỉ báo kết nối wifi;
Khoảng cách truyền	Khoảng cách truyền tín hiệu không bị cản trở được khuyến nghị là ≤20m.
Tiêu chuẩn không dây	802.11b/g/n
Dải tần số hoạt động	2.412GHz-2.484GHz
Cấu hình ăng-ten	Ăng-ten tích hợp trên mạch điều khiển
